Основные указания по замене поршневых колец
Снимите с дизеля головку цилиндров и масляный поддон. Опустите поршень в нижнюю мертвую точку, поворачивая вручную маховик дизеля. Очистите верхний пояс гильзы от нагара, исключив при этом попадание в цилиндр частиц нагара.
Не допускается использовать при очистке стальной скребок с целью исключения повреждений «зеркала» гильзы.
Отверните гайки крепления крышки шатуна, снимите крышку шатуна и извлеките из цилиндра поршень в сборе с шатуном. Поршень с шатуном извлекайте вверх — в сторону установки головки.

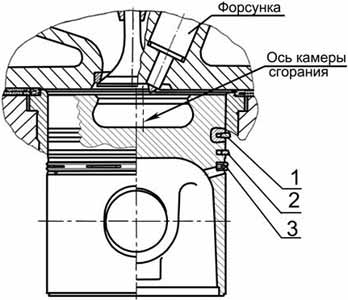

На каждый поршень дизеля, в соответствии с рисунком 31, устанавливаются верхнее компрессионное кольцо трапецеидальное, одно компрессионное конусное кольцо и одно маслосъемное кольцо коробчатого типа с пружинным расширителем. Компрессионные кольца на торцевой поверхности у замка имеют маркировку «верх» и «ТОР», которая при установке колец должна быть обращена к днищу поршня. Стык расширителя маслосъемного кольца не должен совпадать с замком кольца.
Замки поршневых колец располагайте на равном расстоянии по окружности.
Вставьте поршень с шатуном в цилиндр, установите крышку шатуна.
Для исключения поломок поршневых колец при установке поршня с шатуном в цилиндр, используйте оправку для обжима колец.
Значение момента затяжки гаек крепления крышки шатуна указано в таблице (Приложение Г).
- верхнее компрессионное кольцо
- компрессионное конусное кольцо
- маслосъемное кольцо
