Замена фильтра тонкой очистки топлива
Срок службы фильтра тонкой очистки топлива зависит от чистоты применяемого топлива.
Замену фильтра производите через каждые 40 тыс. км пробега в соответствии с рисунком 18, для чего:
- слейте топливо из фильтра, отвернув пробку 4 в нижней части корпуса;
- отверните фильтр 1 со штуцера 8 в корпусе 2 и установите вместо него новый фильтр ФТ024-1117010, поставляемый в сборе с прокладкой 7, которую предварительно смажьте моторным маслом;
- после касания прокладки 7 установочной площадки А на корпусе 2 доверните фильтр еще на ¾ оборота. При этом, доворачивание фильтра производите только усилием рук;
- откройте краник топливного бака и заполните систему топливом в соответствии с п. 3.2.12.

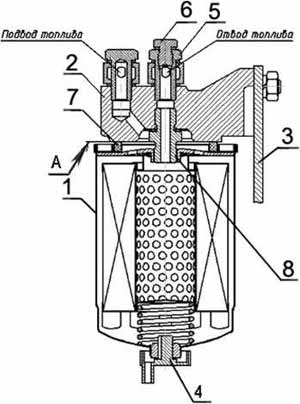

Рисунок 18. Замена фильтра тонкой очистки топлива
- фильтр ФТ024-1117010
- корпус
- кронштейн
- пробка (для слива отстоя)
- штуцер отводящий
- пробка (для выпуска воздуха)
- прокладка
- штуцер
